Comment construire un tiroir coulissant ?
Fabriquer un tiroir coulissant n'est pas difficile : c'est irréversible. Deux des coupes que vous allez faire ne se rattrapent pas, et elles dépendent toutes les deux d'une pièce que la plupart des tutoriels font acheter en dernier : la coulisse. Ce guide reprend donc les étapes dans l'ordre où elles doivent être faites, et pas dans celui où on les raconte d'habitude.
L'ordre des opérations : les coulisses d'abord, le bois ensuite
Un tiroir raté l'est presque toujours au même endroit : le bois a été coupé avant que la coulisse soit choisie. Or c'est la coulisse qui donne les deux cotes du caisson, et aucune des deux ne se corrige après coup.
- Relever l'ouverture : largeur entre les deux joues, et profondeur utile depuis la face intérieure de la façade jusqu'au fond, plinthe et gaines déduites.
- Choisir la coulisse : la série (donc la charge) et la longueur. Cette longueur ne s'ajuste pas — on descend au calibre existant immédiatement inférieur.
- Lire son épaisseur annoncée sur la fiche du modèle commandé, et la doubler. C'est ce chiffre-là qu'on retranche à la largeur d'ouverture, pas « quelques millimètres de jeu ».
- Alors seulement, couper.
Ce qui reste rattrapable ensuite est court : la hauteur du caisson, la position de la façade, la finition. Ce qui ne l'est pas : un caisson trop large, et une profondeur qui ne tombe sur aucun calibre. Les deux sections qui suivent traitent le matériau et l'assemblage — elles ne servent à rien tant que les coulisses ne sont pas arrêtées.
Choisir le matériau adéquat
Le contreplaqué est le bon choix par défaut pour un tiroir de meuble : il se coupe proprement, il se visse dans le chant sans éclater comme l'aggloméré, et il ne vrille pas. Comptez 15 à 18 mm pour les flancs ; en dessous, la joue fléchit sous les vis de coulisse.

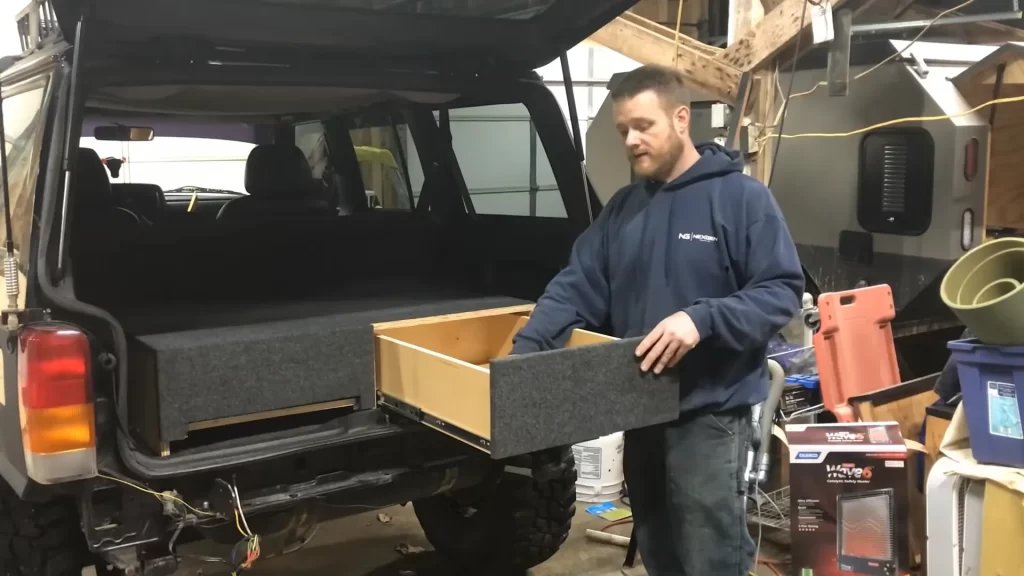

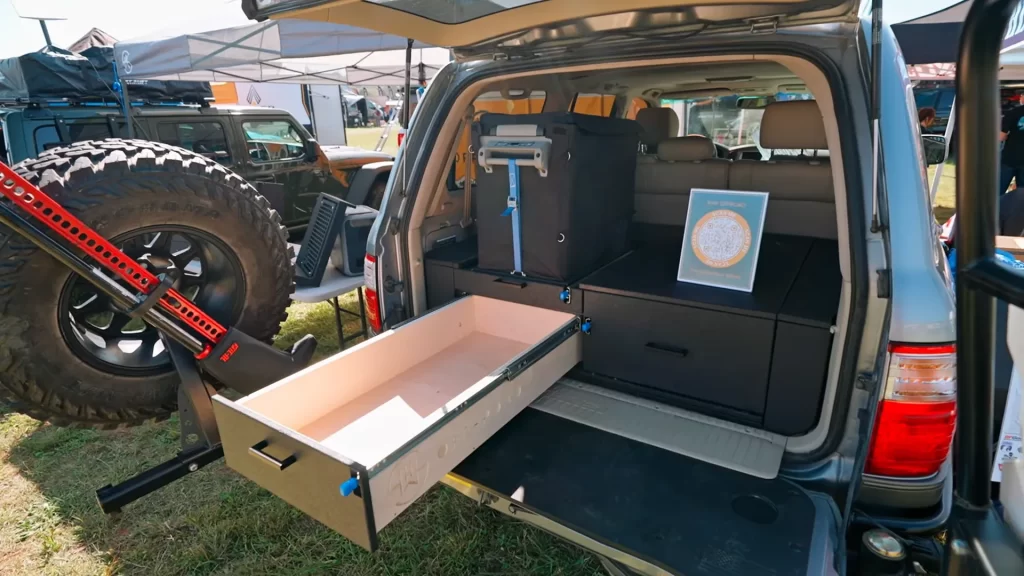

L'acier et l'aluminium ne sont pas moins durables que le bois — c'est l'inverse, et c'est bien pour cette raison qu'on les retrouve sur les tiroirs d'atelier et les plateaux de véhicule. Ce qu'ils coûtent est ailleurs : l'outillage (découpe, perçage, rivets ou soudure) et le poids. À surface égale, une tôle d'acier de 2 mm pèse environ 15,7 kg/m², un contreplaqué de bouleau de 18 mm environ 12,5 kg/m², et l'aluminium de 2 mm environ 5,4 kg/m². Le métal se justifie quand le tiroir prend des chocs, vit dehors ou roule ; pour un tiroir de cuisine ou de commode, il coûte plus cher, suppose un autre atelier, et n'apporte rien que le contreplaqué ne fasse déjà.
Trouver des pièces correspondantes
Une fois que vous aurez choisi le matériau idéal pour votre tiroir coulissant, vous devrez trouver les pièces correspondantes. Vous pouvez acheter des planches découpées à la bonne taille chez un quincaillier ou les couper vous-même si vous disposez des outils nécessaires. Une fois que vous aurez les morceaux nécessaires, vous devrez les assembler pour créer le cadre extérieur du tiroir. Vous devrez également mesurer et couper des planches supplémentaires pour former l’intérieur du tiroir. Enfin, vous devrez trouver des rails coulissants avec des roulements à billes afin que le tiroir coulisse correctement.
Assembler le tiroir
Quatre pièces forment le caisson : deux flancs, un dos et une traverse avant. La façade visible, elle, se rapporte plus tard, une fois le tiroir monté et réglé. Colle à bois et vis sur les quatre angles ; les clous n'ont pas leur place ici, ils travaillent en arrachement à chaque ouverture. Le fond ne se cloue pas davantage sous le caisson : il se loge dans une rainure, comme détaillé plus bas.
Le contrôle qui décide de tout : les deux diagonales. Avant que la colle prenne, mesurez le caisson d'un angle à l'angle opposé, puis dans l'autre sens. Les deux valeurs doivent être égales à 1 mm près. Un caisson en losange de 3 mm entre encore dans son logement sur le premier tiers, puis durcit et bloque en fin de course — et le symptôme se lit alors comme un défaut de rails, ce qu'il n'est pas. C'est l'erreur la plus coûteuse à diagnostiquer une fois le tiroir fini, et la plus simple à éviter : un mètre et deux minutes.
La cote à ne pas rater : le jeu de 12,7 mm
Si une seule mesure doit être exacte, c'est celle-ci. Les coulisses à billes latérales standard demandent 12,7 mm de jeu de chaque côté du tiroir. Autrement dit, le caisson de votre tiroir doit faire 25,4 mm (2 × 12,7) de moins que l'ouverture du meuble. Trop large, le tiroir coince ; trop étroit, il a du jeu et déraille.
Mais 12,7 mm n'est pas une constante : c'est l'épaisseur de la coulisse que vous avez commandée. Cette valeur vaut pour les profils de meuble courants, de 45 à 53 mm de hauteur. Les séries pour charge très lourde sont bâties dans de l'acier plus épais et prennent davantage de place : la JUNKER KV250H76L de 1 118 mm proposée plus bas dans cette page annonce 19,1 mm d'épaisseur, soit 38,2 mm à retrancher et non 25,4. Sur une ouverture de 600 mm, le caisson passe de 574,6 à 561,8 mm : 12,8 mm d'écart. C'est assez pour qu'un tiroir découpé « selon la règle » refuse d'entrer — et à cette hauteur-là, ce n'est plus un coup de ponceuse, ce sont deux flancs à recouper. Le réflexe coûte dix secondes : relever l'épaisseur annoncée sur la fiche du modèle commandé, la doubler, et ne découper qu'ensuite. Le tracé, rail par rail, est détaillé dans notre guide pour mettre les rails d'un tiroir.
- Fond du tiroir : logez-le dans une rainure à 10-13 mm du bas plutôt que cloué dessous — plus solide et plus propre.
- Épaisseur des côtés : 15 à 18 mm de contreplaqué pour un tiroir qui ne vrille pas.
- Pose des coulisses : parfaitement de niveau et à fleur de l'avant du caisson. Un rail de travers, et le tiroir frotte ou s'ouvre seul.
- Sortie totale ou 3/4 : la sortie totale donne accès au fond du tiroir, indispensable sur un tiroir profond.
Largeur et profondeur ne se rattrapent pas de la même façon. La règle des 12,7 mm ci-dessus est une soustraction : on retire 25,4 mm à l'ouverture, et si le caisson sort deux millimètres trop large, un coup de rabot ou de ponceuse sur les flancs le remet dans la cote. La profondeur, elle, n'obéit pas à une soustraction mais à un arrondi vers le bas : puisqu'une coulisse à billes ne se recoupe pas (voir ci-dessus), on descend au calibre inférieur — et les calibres courants avancent par pas de 50 mm. 38 cm de profondeur utile, c'est donc une coulisse de 350 mm et non 400, et les 30 mm restants sont perdus définitivement. Autrement dit : une erreur sur la largeur coûte cinq minutes de ponçage, une erreur sur la profondeur coûte un calibre entier, soit jusqu'à 50 mm de course qu'aucun réglage ne rendra. C'est la cote du relevé qu'il faut prendre deux fois, et prendre au bon endroit : depuis la face intérieure de la façade jusqu'au fond du meuble, en déduisant ce qui traîne au fond (plinthe, gaine, butée). Le relevé complet, dans l'ordre, est dans notre guide comment prendre les mesures pour un tiroir.
Installer les rails coulissants
Une fois le tiroir assemblé, il reste à l'installer. Les rails fixes se vissent sur les deux joues verticales du placard, en vis-à-vis, à la même hauteur et parfaitement de niveau — pas à plat au fond : une coulisse à billes est faite pour travailler sur le chant, pas pour être posée sous la charge. Et contrairement à ce qu'on lit souvent, une coulisse à billes ne se recoupe pas à la scie sauteuse ou à la meuleuse : la cage à billes circule sur toute la longueur du profil et les butées de fin de course sont serties aux extrémités. Un rail coupé est un rail perdu ; quand la longueur ne tombe pas juste, on prend le calibre en dessous. Les rails fixes en place, vissez les profils mobiles sur les côtés du tiroir, puis engagez-le sur les deux rails à la fois. Pour choisir des rails adaptés au poids que le tiroir devra réellement supporter (sortie totale, capacité en kg, longueur), appuyez-vous sur notre comparateur de glissières.
Et si le tiroir n'a pas de placard autour de lui ? C'est le cas dès qu'on l'accroche au mur — chevet flottant, rangement au-dessus d'un bureau — ou qu'on le suspend sous un plan de travail existant. Il n'y a alors plus de joue verticale sur laquelle visser, et c'est tout le projet : il faut la créer, avec un caisson à deux joues qu'on fixe au mur, ou deux tasseaux verticaux sous le plan. La charge, elle, ne descend plus dans le sol : elle tire sur les fixations, et elle triple à l'ouverture du tiroir. Le calcul et les cotes qui en découlent sont détaillés dans notre guide fabriquer un tiroir suspendu.
Le matériel recommandé
Des coulisses à billes adaptées à la charge, et des équerres pour une fixation sans jeu :
En tant que Partenaire Amazon, Tiroir.org réalise un bénéfice sur les achats remplissant les conditions requises. Cela n'entraîne aucun surcoût pour vous.
Terminer la finition
La finition se pose avant les coulisses, jamais après. C'est la seule contrainte de calendrier de cette étape, et elle ne se négocie pas : on ne passe pas un vernis sous un rail déjà vissé, et un flanc repris après coup laisse une marque nette à l'emplacement du profil. Poncez, finissez les quatre faces extérieures, laissez sécher, puis montez la quincaillerie.
Et une teinture ne protège de rien. C'est un colorant qui pénètre le bois ; la résistance aux rayures et aux coups vient uniquement du film passé ensuite — vernis, vitrificateur ou huile-cire. Une teinture seule laisse un tiroir aussi vulnérable qu'un tiroir brut, simplement plus foncé. À l'intérieur du caisson, l'huile-cire a un avantage pratique sur le vernis : elle se retouche localement là où une casserole a marqué le fond, quand un vernis écaillé demande de tout reprendre.
Reste la façade, qu'on rapporte en dernier, tiroir monté et coulissant : c'est elle qui rattrape les défauts d'alignement du meuble, et elle ne peut le faire que si elle est posée après. Les poignées se percent à ce moment-là, façade déposée et à plat.
